座式圓盤給料機概述
圓盤給料機又稱圓盤給礦機，是中、細粒度的物料常用給料設備，由驅動裝置、給料機本體、計量用帶式輸送機和計量裝置組成。
座式圓盤給料機的功能是將儲料設備中的物料在一定時間內連續、均勻、穩定、準確地供給其后續的加工或輸送設備中去，它給料均勻、調節簡單、容易操作、運轉平穩可靠，并且能夠承受較大的倉壓。
座式圓盤給料機的用途
KR座式圓盤給料機適用于喂送各種非粘性物料，不適用于流動性好的粉狀物料，如生石灰、水泥等。
南通聯振重工機械有限公司生產的KR系列座式圓盤給料機主要在選煤、選礦、建材、電動等行業生產流程中，該系列給料機由電動機通過不同速比的圓柱齒輪減速機拖動不同規格直徑的圓盤主體而成。
選型要點
1、傳動布置形式按減速機與圓盤相對位置分為I型和II型，未注明要求按I型供貨；
2、KR座式圓盤給料機給料套筒為開式；
3、KR系列座式圓盤給料機的盤面襯板按16Mn鋼板供貨；
4、對有特殊技術要求或輔助設計要求的產品可另行設計。
技術參數

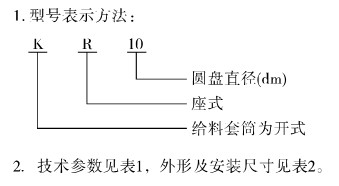

型號說明
性能參數表
表1
| 型號 | 圓盤 | zui大給 | 電機選型 | 圓盤 | 生產率 | 外形尺寸 | 重量 | |
| 直徑 | 料粒度 | 轉速 | m3/h | 長×寬×高 | （不含電機、 | |||
| mm | mm | 型號 | 功率 | r/min | mm | 減速機）kg | ||
| kw | ||||||||
| KR10 | 1000 | 40 | Y112M-6 | 2.2 | 7.5 | 14 | 1752×1000×650 | 740 |
| KR15 | 1500 | 55 | Y132M2-6 | 5.5 | 7.5 | 25 | 2354.5×1500×720 | 1280 |
| KR17 | 1700 | 60 | Y132M2-6 | 5.5 | 7.5 | 50 | 2354.5×1700×720 | 1320 |
| KR20 | 2000 | 80 | Y160L-6 | 11 | 7.5 | 100 | 3794.5×2000×810 | 1754 |
| KR30 | 3000 | 100 | Y200L1-6 | 15 | 7.5 | 150 | 4090×3000×993 | 2990 |
外形及安裝尺寸
表2
| 型號 | A | B | C | D | G | H | J | M | N | P | Q | R | S | T | U | W |
| KR10 | 1000 | 650 | 420 | 1489 | 720 | 583.5 | 480 | 479 | 880 | 133 | 560 | 265 | 735 | 450 | 340 | 203 |
| KR15 | 1500 | 720 | 440 | 1750 | 920 | 797.5 | 550 | 550 | 1060 | 203 | 650 | 315 | 870 | 600 | 390 | 253 |
| KR17 | 1700 | 725 | 440 | 1750 | 920 | 797.5 | 550 | 550 | 1060 | 203 | 650 | 315 | 870 | 600 | 390 | 253 |
| KR20 | 2000 | 810 | 440 | 1994 | 1030 | 817.5 | 705.5 | 920 | 920 | 200 | 660 | 315 | 1100 | 615 | 485 | 253 |
座式圓盤給料機結構示意圖
